システム奮闘記：その105

磁気双極子

(2016年5月22日に掲載)

電気双極子と磁気双極子の違い

　磁気双極子の話。
　これを知らないと、静磁場中のガウスの法則、渦なしの法則の話ができないのだ。
　物理は積み重ねの学問なので、着実に勉強を進めるしかないのだ。


　ところで磁気双極子は電気双極子とは、概念が異なるのだ。

　荷電粒子の場合

　正・負の点電荷の対

　の事を言う。

　だが、磁場には磁荷そのものは存在しない。
　正・負の磁荷はないので、電気双極子のような対で見る事はできない。

　そこで電流が流れる閉回路で、磁場の入りと出を正・負にみたてて

　磁気双極子

　と言っているのだ。


　言葉ではわかりにくいので図にしてみる。

電気双極子と磁気双極子の違い

電気双極子は、正・負の点電荷の対だ。電場の流れは、正から負に流れている。磁気双極子は磁場を発生させる、電流が流れる閉回路だ。正は磁場が回路から出ていく方向で、負は磁場が入ってくる方向だ。


　2つの違いは構成要素だけではないのだ。

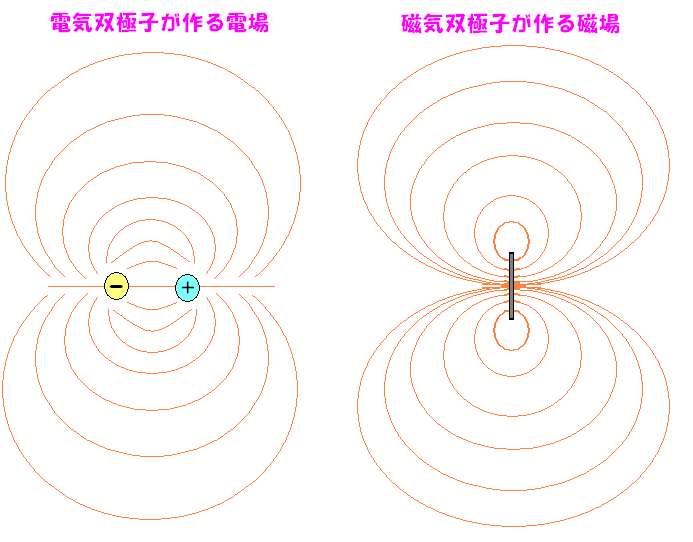

双極子の近場と離れた場所では異なる

双極子の近くでは、電気双極子の電場の流れる方向と磁気双極子の磁場が流れる方向が異なってくる。だが、遠く離れた場所だと同じとみなして問題はない。



磁気双極子モーメント

　磁場の場合、磁気双極子は円電流になる事がわかった。
　そこで円電流が作る磁気双極子モーメントを見てみる事にした。

円電流で考える

磁気双極子は小さい円電流と考える。小さい円電流を拡大してみてみるのだ。


　円電流の場合、磁気双極子モーメントは次の式になる。

円電流の場合、磁気双極子モーメント

円電流でなく、正方形であっても、磁気双極子モーメントは経路内の面積Sと電流Iと真空中の透磁率の積のμoISになるのだ。


　だが、式だけ見せられても・・・

　なんで、こんな式になるねん!!

　全く見当がつかない。
　色々、調べても

　磁気モーメントを m = μoIS と定義する

　といった具合で、天下り的で、釈然としない内容ばかりだった。

　だが、ふとわかりやすい資料を発見した。
　磁気モーメントとg値(広島大学・学術情報リポジトリ)


　電場の式を使って、磁場でも使えると類推して
磁気双極子モーメントを求めるというのだ。

電場の式を使って、磁場でも使えると類推

電荷と磁荷電荷が作る電気双極子モーメントと、磁荷が作る磁気双極子モーメント。電位ポテンシャルと磁位ポテンシャル電場と磁場対応関係が成り立つと類推して、お目当ての円電流が作る磁気双極子モーメントを求めていくのだ。



　円電流の磁気双極子モーメントを求める方法は
磁荷で構成する磁気双極子が作り出す磁場と
円電流が作り出す磁場を求めて対比させる事を行うのだ。

磁荷による磁気双極子が作り出す磁場と円電流が作り出す磁場を求めて対比させる

円電流による磁気双極子を、磁荷で構成する磁気双極子に見立てて対比させながら、円電流が作る磁気双極子モーメントを求めるのだ。


　まずは磁荷で構成する磁気双極子が作る磁位ポテンシャルと
磁場を求めてみる。

磁荷で構成する磁気双極子が作る磁位ポテンシャルと磁場を求める

磁気双極子モーメントによる、rの位置での磁位ポテンシャルと磁場を求めるのだ。


　磁位ポテンシャルを微分したら、磁場になるので
先に磁位ポテンシャルを求める。

磁位ポテンシャルを求める

磁位ポテンシャルを求める。電荷で作る電位ポテンシャルと同様、足し合わせをする。


　でも、r1、r2のままでは使えないので、rとlの式に置き換える。

r1、r2のままでは使えないので、rとlの式に置き換える

余弦定理を使えば、置き換えができるという。


　だが・・・

　余弦定理なんて忘れてもうた!!

　20年ぐらい使っていないので、忘れてしまって当然なのだ。
　そこで復習する事にした。

余弦定理

三角形で、隣り合う2辺と真ん中の角度を使って、残り1辺の長さを求める公式なのだ。 cos(コサイン)が出てくるので、余弦という名前がつくのだ。


　余弦定理を使って磁位ポテンシャルの式を書き直す。

余弦定理を使って磁位ポテンシャルの式を書き直す

途中、テイラー展開を使った近似式を使っている。磁位ポテンシャルを、rとlとθの変数で表わせる式になったのだ。


　次に磁荷が作る磁気双極子モーメントを使って磁位ポテンシャルの式を書き直す。

磁荷が作る磁気双極子モーメントを使って磁位ポテンシャルの式を書き直す

磁荷で構成する磁気双極子モーメント(m)を使う。求めたいのは、この磁気双極子モーメント(m)になる。磁位ポテンシャルの式を、磁気双極子モーメント(m)を使った式に書き直す


　次に磁荷で構成する磁気双極子モーメントが作り出す
位置rでの磁場を求める。

位置rでの磁場を求める

電位ポテンシャルと電場との関係式と、磁位ポテンシャルと磁場でも成り立つと類推する。磁位ポテンシャルから磁場を求めてみる。


　磁場が求まった。

　位置rが、磁荷がある線上だとする。
　この場合の磁場を求めてみる。

位置rが、磁荷がある線上だとする

位置rが、磁荷がある線上の場合の、位置rでの磁場が求まった。



円電流がつくる中心の磁場

　次に対比させるため、円電流が作る磁場を求めてみる。
　早速、ビオサバールの法則を使うのだ。

円電流が作る磁場を求める

円電流が作る磁場が求まった。


　磁荷で構成する磁気双極子モーメントが作る磁場と
円電流が作る磁場とを比較する。

磁場の比較

磁気双極子モーメントが求まった。


　ところで閉回路内を流れる電流が作る磁気双極子モーメントは
円電流に限らず、どんな形状でも、磁気双極子モーメントの式は同じだという。

どんな形状でも、磁気双極子モーメントの式は同じ

私はめんどくさいので、正方形や無形状の場合を計算しなかったが「納得いかん、確かめてやる」という人は、是非、やってみてください。


　これで円電流が作る磁気双極子モーメントが求まったのだ。
