物質中でのマックスウェルの方程式

 物質中の電場物質中の磁場をした後で、物質中でのマックスウェルの方程式の話になる。  まずは復習として、マックスウェルの方程式を見てみる。
マックスウェルの方程式
マックスウェルの方程式
電場(E)と磁束密度(B)の関係式になっている。

 ところで物質中を考えた場合

 電場(E)と分極(P)が存在している

 というのと

 磁場と磁化ベクトルが存在している

 のため、安易に上の式を当てはめる事ができない。


 だが・・・

 電束密度(D)と磁場(H)の関係式

 に置き換えると、すんなりとうまくいくのだ。


 まずはマックスウェルの方程式を電束密度と磁場の式に置き換えてみる。

マックスウェルの方程式の書き換え
マックスウェルの方程式の書き換え
式の一部を電束密度(D)と磁場(H)の関係式に書き換えた。

 上の式が

 物質中でも成り立つ

 というのだ。

 まずは物質中の電束密度と電荷密度の関係式を導いてみる。

物質中の電束密度と電荷密度の関係式を導いてみる
物質中の電束密度と電荷密度の関係式を導いてみる
電束密度は、単位面積辺りを貫く磁力線の本数だ。
なので電場(外部由来)と分極の足し合わせになる。

物質中の電束密度と電荷密度の関係式が求まったのだ。

 次に物質中のアンペールの法則の微分形を導いてみるのだが
その前に、1つ大事な事がある。

 物質中の電流は

 物質を流れる電流と

 磁化電流だけやない!!

 というのだ。

 物質内で電場が時間変動する場合、分極も変動している。
 分極とは電荷の分離度合いなので

 分離した電荷の移動も電流

 と見る必要があるというのだ。

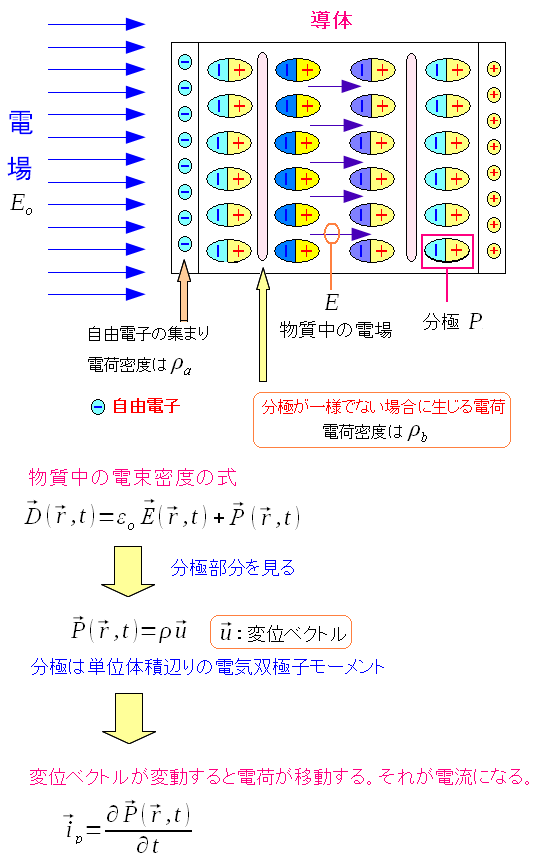

分極の変化を電流と考える
分極の変化を電流と考える
分極の度合いの変動も電流とみなす。
電荷の移動なので電流と言われると納得できるのだが
言われないと気づかない話なのだ。

 そしてアンペールの法則の微分形を導いてみる。

物質中のアンペールの法則の微分形を導いてみる
物質中のアンペールの法則の微分形を導いてみる
電束(D)と磁場(H)と電流の関係式になった。

 物質中のマックスウェルの方程式は以下のようになるのだ。

物質中のマックスウェルの方程式
物質中のマックスウェルの方程式

 求まった物質中のマックスウェルの方程式を使って
この後に出てくる話の導体に侵入する電磁波表皮効果を物理的に説明できるのだ。
